| الاسم التجاري: | FLRT |
| Model Number: | 12 1/4 "FSG124 |
| القدرة على التوريد: | 200 قطع لكل ربع |

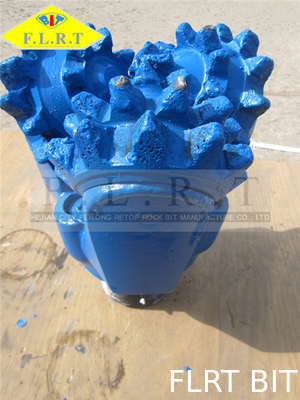

بت الأسنان المضروب ، فوهة جانبية ، بت متدحرجة ، TCI Tricone Bit ، محامل أسطوانية مختومة
أوصى الحفر المعلمات للتطبيق
| أنواع ورمز IADC | 117 | 127 | 437 447 | 517 527 | 537 547 | 617 627 | 637 | |
| WOB | KN / مم (بت ديا) | 0.35 ~ 0.8 | 0.35 ~ 0.9 | 0.35 ~ 0.9 | 0.35 ~ 1.0 | 0.45 ~ 0.95 | 0.45 ~ 1.1 | 0.5 ~ 1.1 |
| رطل / في. (بت ديا) | 2000 ~ 4271 | 2000 ~ 5142 | 2000 ~ 5142 | 2000 ~ 5714 | 2571 ~ 5714 | 2571 ~ 6285 | 2857 ~ 6285 | |
| سرعة الدوران (دورة في الدقيقة) | 240 ~ 80 | 240 ~ 70 | 180 ~ 80 | 220 ~ 60 | 220 ~ 50 | 200 ~ 50 | 180 ~ 40 | |
أوصى الحفر المعلمات للتطبيق
| أنواع ورمز IADC | 114 115 | 124 125 | 134 135 | 214 215 | 244 245 | 324 325 | |
| WOB | KN / مم (بت ديا) | 0.3 ~ 0.75 | 0.3 ~ 0.85 | 0.3 ~ 0.95 | 0.35 ~ 0.95 | 0.35 ~ 0.95 | 0.4 ~ 1.0 |
| رطل / في. (بت ديا) | 1712 ~ 4285 | 1715 ~ 4857 | 1715 ~ 5428 | 2000 ~ 5428 | 2000 ~ 5428 | 2285 ~ 5714 | |
| سرعة الدوران (دورة في الدقيقة) | 200 ~ 80 | 200 ~ 80 | 180 ~ 80 | 180 ~ 80 | 180 ~ 60 | 150 ~ 60 | |
التعاريف الختم الأسطوانة بت
في المحامل الدوارة ، يطلق على جانبي العمل للختم اسم energizer الثابت ووجه التآكل الديناميكي. هذان الجزءان متقابلان تمامًا مع بعضهما البعض ، مع وجود الجزء المنشط على الغدة وحامل التآكل الديناميكي مقابل وحدة الدوران. حتى يعمل الجزء المنشط من الختم بشكل صحيح ، يجب أن يكون له سطح يتفاعل مقابله. يتم توفير ذلك عن طريق أخدود على شكل قناة يسمى غدة الختم.
يجب أن يكون للجزء المرتدي من الختم القدرة على تحمل الحرارة والتآكل المتولدين أثناء مرور السطح الدوار. إن إنرجايزر ، عندما يعمل بشكل صحيح ، ليس منطقة تآكل عالية. من الناحية المثالية ، فإنه يتحمل ببساطة الغدة ويوفر طاقة الدفع التي تحافظ على اتصال ثابت بين سطح البلى والمخروط الدوار.
O-خواتم
يتم استخدام حلقات O على شكل دونات في العديد من تطبيقات بت الأسطوانة المخروطية. يتم تصنيع الحلقات O من المطاط الصناعي (المطاط الصناعي) الذي يتحمل درجات الحرارة والضغوط والمواد الكيميائية التي تواجهها في بيئات الحفر. إنها نظام ختم تقليدي ، ولكن لا يزال موثوقًا به.
يتم تثبيت حلقة O في غدة الختم لتشكيل نظام الختم. تحمل الغدة الحلقة O في مكانها وحجمها بحيث يتم ضغط الحلقة O بين الغدة والمحمل الذي يتطلب إحكام الإغلاق. يضغط على الجدار الداخلي للحلقة O مقابل المحور والقطر الخارجي للحلقة O مقابل الغدة. هذه القوى الأخيرة تمنع الختم من الدوران في الغدة وتجربة التآكل على الأسطح الخارجية عن طريق الاتصال الدوراني بالغدة.
