| الاسم التجاري: | FLRT |
| رقم الطراز: | 13 5/8 "FSG517G |
| الـ MOQ: | 1 ~ محفظة 5pcs |
| القدرة على التوريد: | 300 قطع في الربع |

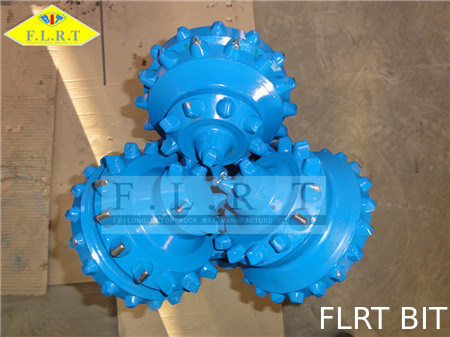

13 5/8 "FSG515G ، TCI Bit ، محامل أسطوانية محكمة الغلق ، بت Tricone Roller ، حماية مقواة
مواصفات المنتج
حجم البت: 13 5/8 بوصة (346.1 مم)
إيادك: 515
سلسلة: FSG
نوع الأسنان: (TCI) إدراج كربيد التنجستن
اتصال: 6 5/8 بوصة API REG PIN
فوهة: ثلاث فتحات (الجانب) النفاثة
حجم المتاحة
من 3 7/8 بوصة إلى 36 بوصة
أوصى الحفر المعلمات للتطبيق
| أنواع ورمز IADC | 415 | 435 445 | 515 525 | 535 545 | 615 625 | 635 | |
| WOB | KN / مم (بت ديا) | 0.35 ~ 0.95 | 0.35 ~ 0.95 | 0.4 ~ 0.7 | 0.4 ~ 0.7 | 0.45 ~ 1.1 | 0.5 ~ 1.2 |
| رطل / في. (بت ديا) | 2000 ~ 5428 | 2000 ~ 5428 | 2285 ~ 4000 | 2285 ~ 4000 | 2571 ~ 6285 | 2857 ~ 6857 | |
| سرعة الدوران (دورة في الدقيقة) | 150 ~ 60 | 150 ~ 60 | 140 ~ 80 | 120 ~ 80 | 110 ~ 60 | 100 ~ 50 | |
يمثل الرسم البياني أعلاه الأحجام والأنواع المتاحة عادة ، ونحن ننتج أحجام وأنواع أخرى من البتات الصخرية التي لا تظهر في هذه القائمة. يرجى الاتصال بنا للحصول على مزيد من المعلومات.
ROLLER CONE BIT CONE DESIGN
جميع المخاريط الثلاثة لها نفس الشكل باستثناء أن المخروط رقم 1 لديه نقطة رمح. واحدة من العوامل الأساسية التي يتعين تحديدها ، في تصميم المخاريط ، هي زاوية المجلة أو الدبوس. تتشكل زاوية المجلة بين محور المجلة والأفقية. بما أن الأقماع الثلاثة تتوافق مع بعضها ، فإن زاوية المجلة تحدد المحيط الخارجي للبت. استخدام زاوية كبيرة الحجم يزيد من قطر المخروط وهو الأكثر ملاءمة لقم تشكيل لينة. على الرغم من أن هذا يزيد من حجم المخروط ، إلا أنه يجب إحضار طرف المقياس إلى الداخل لضمان قيام المثقاب بتدوير فتحة القياس.
أحد العوامل المهمة التي تؤثر على زاوية المجلة هو درجة التشابك أو التداخل (أي المسافة التي تمتد بها قمم أسنان المخروط إلى أخاديد الآخر). يؤثر مقدار التداخل على عدة جوانب من تصميم البت.
1. إنها تتيح مساحة أكبر لعمق الأسنان ، ومساحة أكبر للمحامل وسمك أكبر للمخروط
2. يسمح بالتنظيف الميكانيكي للأخاديد ، مما يساعد على منع التواء البتات
3. إنه يوفر مساحة لمخروط واحد يمتد عبر وسط الثقب لمنع آثار الحفر
4. إنها تساعد في عمل القطع للأقماع عن طريق زيادة انزلاق المخروط.
